Melexis redefine el mercado con sensores de posición magnéticos 3D
Al centrarse en las características avanzadas, los últimos dispositivos de posicionamiento rotativo y lineal ofrecen soluciones económicas.
Melexis amplía su cartera de soluciones de detección de posición magnética 3D con la introducción de la serie MLX9042x. Estos sensores están destinados a clientes del sector de la automoción preocupados por los costes y que necesitan medir la posición absoluta de forma precisa y segura en entornos adversos y ruidosos en un amplio rango de temperaturas.
Las soluciones se dirigen principalmente a los clientes del sector de la automoción que trabajan en aplicaciones como los actuadores de la cadena cinemática, los sensores de transmisión, los sensores de posición de los pedales y los sensores de la carrocería. Los clientes industriales también se beneficiarán de las mejoras que permiten.
Basados en la tecnología de sensores Hall Triaxis® de la que Melexis es pionera, todos los dispositivos MLX9042x incorporan acondicionamiento de señales analógicas, conversión de datos y procesamiento de señales, así como controladores de etapa de salida.
Los dispositivos de esta serie son:
- El MLX90421: uso rotativo y lineal, con salida analógica o PWM.
- El MLX90422: uso rotativo y lineal, con salida SENT.
- El MLX90423: inmune al campo perdido lineal, con salida analógica, PWM o SENT.
- El MLX90425: inmunidad al campo de dispersión rotativo de 360° con salida analógica o PWM.
- El MLX90426: inmunidad al campo de dispersión de 360° rotativo con salida SENT.
- En el futuro se añadirán más dispositivos a la serie.
Para garantizar la concecución de pruebas de EMC a la primera, los MLX9042x ofrecen un rendimiento similar al de los productos de la familia MLX9037x. Sólo es necesario un ciclo de pruebas, lo que permite avanzar rápidamente en el diseño y reducir los costes. Los elevados valores nominales máximos absolutos (AMR), incluida la polaridad inversa, reducen el número de incidentes de calidad debidos a la sobrecarga eléctrica y permiten cumplir diversos requisitos de los fabricantes de equipos originales.
Preparados para ASIL B (según la norma ISO 26262), estos dispositivos permiten diseñar actuadores y sensores funcionalmente seguros para garantizar el funcionamiento seguro del vehículo. Además de las versiones de matriz única, existen versiones de matriz doble para aplicaciones que requieren mayores niveles de seguridad y disponibilidad.
Otra de las principales ventajas es la compatibilidad con temperaturas de funcionamiento de 160 °C. La capacidad de alta temperatura permite aplicaciones de detección de posición en entornos calurosos, como los compartimentos de motores pequeños o donde las condiciones de arranque y parada provocan un aumento de las pérdidas de calor.

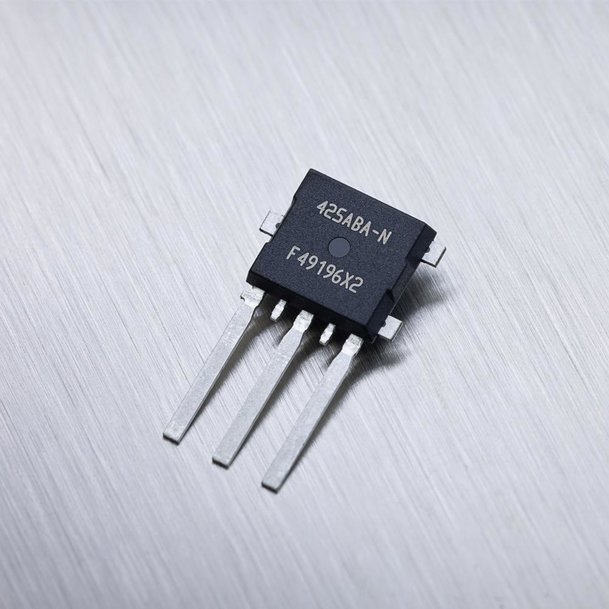

Los dispositivos Melexis MLX9042x cuentan con la certificación AEC-Q100. Pueden suministrarse en encapsulados SMD o en encapsulados SMP-3 y SMP-4 sin placa de circuito impreso (en los que el sensor y los condensadores EMC están integrados en un único molde).
Disponibilidad de muestras:
- MLX90421/22: disponible en encapsulados SOIC-8/TSSOP-16/DMP-4/SMP-3/SMP-4.
- MLX90425/26: disponible en encapsulados SOIC-8/SMP-3 - con más por venir.
- MLX90423: estará disponible para pedidos en noviembre de 2022.
Los sensores MLX90423, MLX90425 y MLX90426 son capaces de rechazar campos magnéticos parásitos (hasta 5 mT o 4000 A/m) en aplicaciones de detección de posición rotativa y lineal.

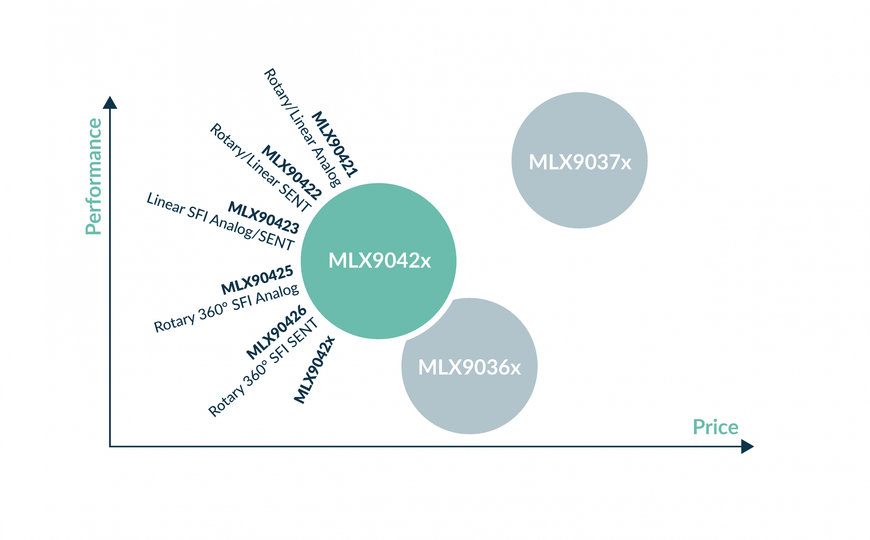

"Basándonos en el éxito de nuestra familia de productos MLX9036x, ahora tenemos una serie de coste optimizado que conserva todas las características principales. Además, se ha mejorado la seguridad funcional y la compatibilidad electromagnética, así como la temperatura de funcionamiento y las capacidades de campo magnético disperso", explica Dieter Verstreken, Director de Marketing Global de Sensores de Posición de Melexis. "Esto nos diferencia de la competencia. Significa que ofrecemos a los clientes las características necesarias al precio deseado".
Puede encontrar más detalles sobre la serie Melexis MLX9042x en: www.melexis.com/MLX9042x
www.melexis.com
